Xsens

Кинематика 3D в реальном времени

Xsens

Xsens - Нидерландская компания основанная в 2000 году выпускниками Университета Твенте. Специализация компании на сенсорных технологиях и алгоритмах пришла благодаря вдохновению от возможностей крошечных датчиков движения для измерения производительности спортсменов. Теперь, после более чем десятилетнего опыта, компания Xsens хорошо известна за свои продукты для отслеживания и захвата движения с лучшими в своем классе характеристиками, высоким качеством и простотой использования.

Xsens MVN - это инерционная система захвата движений (inertial motion capture)
Система состоит из двух компонентов: программного обеспечения MVN Analyze и аппаратной части - костюмов Xsens Link и Xsens Awinda.

MVN Analyze

Система измерения показателей человеческого тела, основанная на инерционных датчиках, биомеханических моделях и алгоритмах синтеза датчиков. Простая в использовании, быстрая установка и мгновенный вывод данных. Может использоваться где угодно.

Система Xsens MVN Analyze – идеальное средство для измерения кинематики 3D везде и при любых обстоятельствах. Миниатюрные трекеры движения, разработанные Xsens, способны регистрировать как едва заметные, так и высокодинамичные движения.

Испытанная биомеханическая модель Xsens, а также алгоритмы сбора и обобщения данных с различных датчиков обеспечивают высококачественный анализ движения даже в сложных условиях.

Основные преимущества MVN Analyze

Удобство использования
   • Небольшие надежные трекеры
   • Быстрая и простая установка
   • Интуитивно понятное программное обеспечение
   • Миниатюрные трекеры можно носить поверх одежды или под ней
Точные данные в режиме реального времени. Легко и просто
   • Визуализация персонажей 3D
   • Кинематические графы 3D
   • Запатентованные конвейеры сигналов
   • Отсутствие пост-обработки, мгновенный экспорт
Прочность и надежность
   • Улучшенные алгоритмы обеспечивают измерения в любых условиях, в том числе в активном магнитном поле
   • Время синхронизации между трекерами <10 мкс обеспечивает точность совмещения углов
Интеграция
   • Простота синхронизации с устройствами других производителей
   • Данные поступают в потоковом режиме или импортируются в различные цифровые среды
   • Совместимость с программным обеспечением Siemens PLM, Dassault Delmia & Catia, Unity3D, Autodesk

Программное обеспечение MVN Analyze

Основные функции:
   • Интуитивно понятный интерфейс программного обеспечения
   • Процедуры калибровки
   • Масштабируемая биомеханическая модель
   • Запись и воспроизведение
   • Настройка синхронизации
   • Поддержка до 4 аппаратных установок
   • Отображение 3D в режиме реального времени, в форматах граф и видео
Выход
   • Углы стыковок
   • Кинематика сегментов
   • Глобальные позиции сегментов
   • Центр массы тела
   • Данные датчиков
Форматы экспорта
   • ASCII (XML)
   • C3D
   • BVH, FBX
   • Фильмы (AVI, M4V)

Аппаратное обеспечение MVN Analyze

Система МVN Analyze имеет две аппаратных конфигурации (МVN Link и МVN Awinda). Обе конфигурации беспроводные и состоят из 17 лёгких трекеров для измерения движений тела.

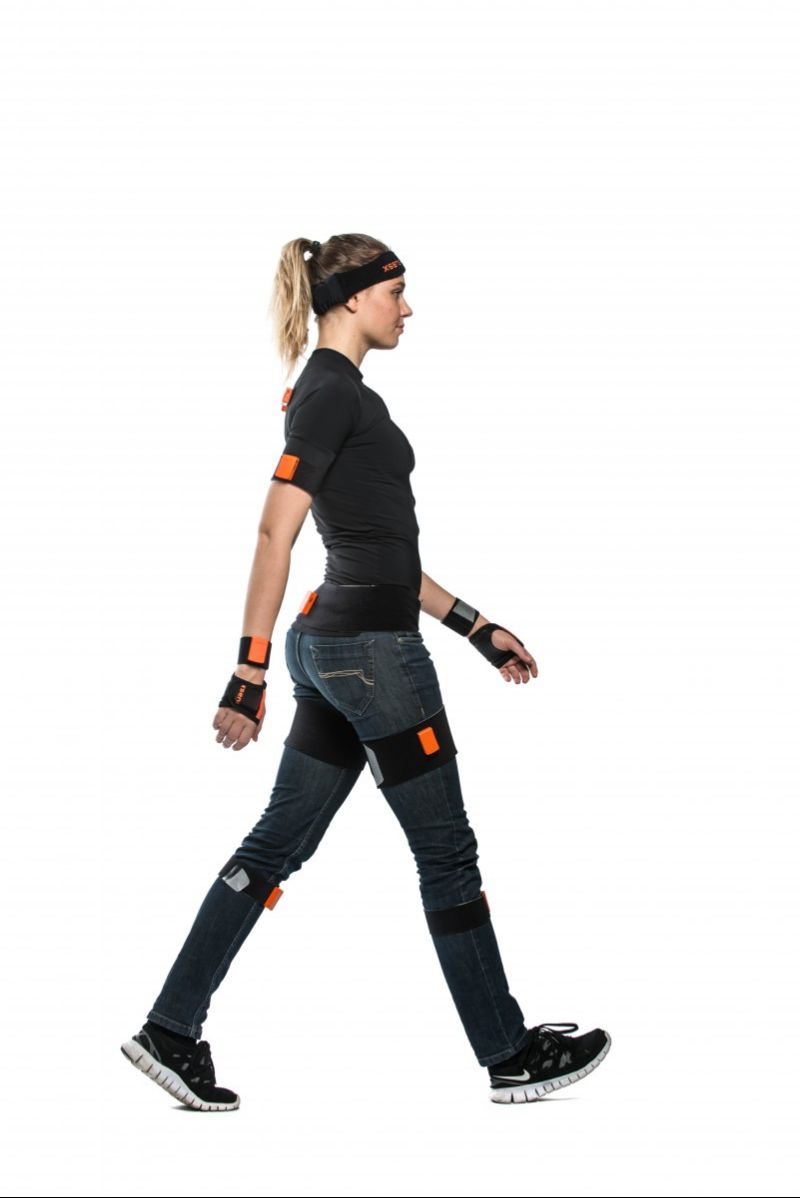

MVN Awinda

Полностью беспроводная, невероятно легкая система. Идеальная взаимозаменяемость компонентов.

MVN Awinda включает

   • 17 беспроводных трекеров движения MTw)
   • 1 запасной / опорный трекер MTw
   • Полный комплект ремешков для тела (вкл. футболку M / L / XL)
   • Станция Awinda (для передачи данных, подключения и синхронизации)
   • Программный ключ Awinda
   • Камера MVN Ethernet
   • Рюкзак для транспортировки

Особенности MVN Awinda

   • Беспроводные трекеры движения
   • Простое крепление при помощи ремешков на липучках
   • Частота обновления 1000 Гц
   • Качество записи 60кадров/сек (частота передачи)
   • 6 часов автономной работы
   • Дальность действия 20/50 (в помещении/на улице)
   • Буферизация 30 сек.

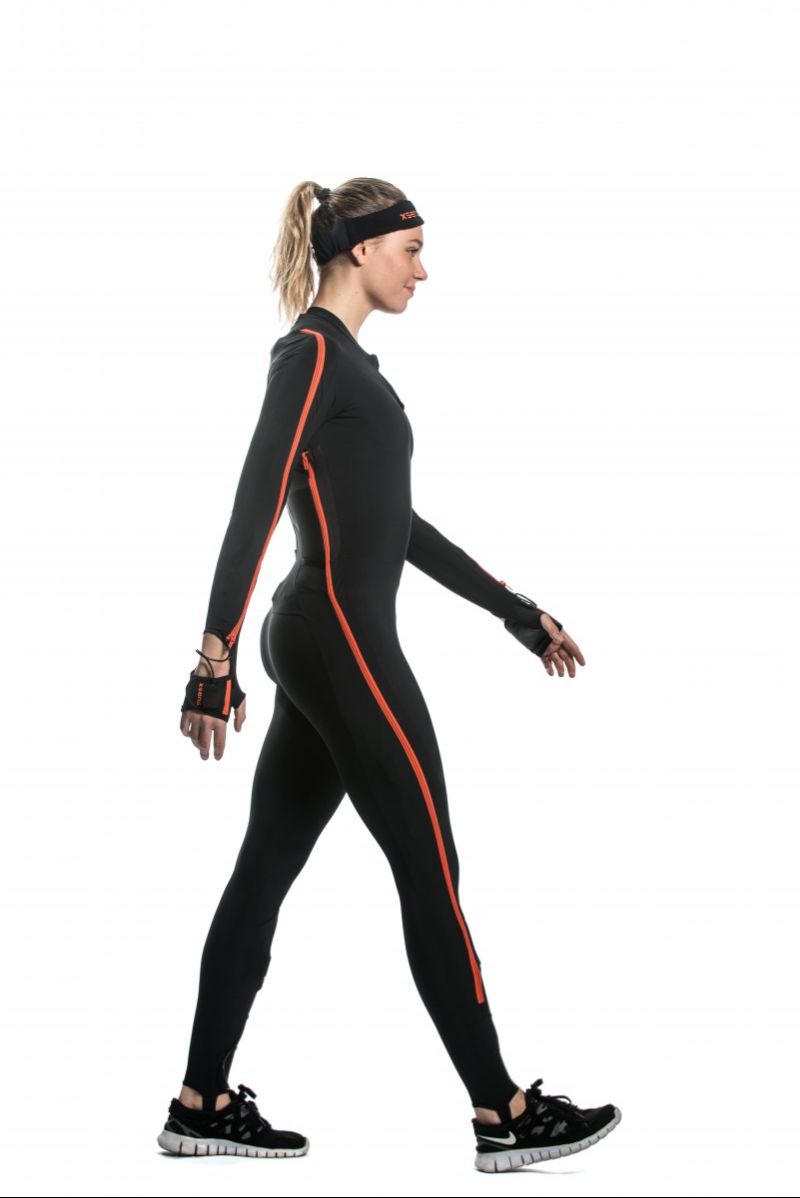

MVN Link

Высокая скорость обновления. Идеальное отслеживание движений с высокой динамикой.

MVN Link включает

   • 17 трекеров движения (MTx)
   • 1 запасной / опорный трекер MTx
   • 1 лайкровый костюм (включая шорты) (Варианты размеров: S / M / L / XL / XXL)
   • Корпус блока
   • Точки доступа Wi-Fi
   • Станция синхронизации
   • Камера MVN Ethernet
   • Чемодан для транспортировки

Особенности MVN Link

   • Проводные трекеры движения
   • Прочное и надежное крепление в лайкровом костюме
   • Частота обновления 1000 Гц
   • Качество записи 120 кадров/сек (частота передачи)
   • 9 часов автономной работы
   • Дальность действия 50/150 (в помещении/на улице)
   • Буферизация 10 сек
